なぜJR貨物は「2両くっついた機関車」を作ったのか？ EH200が8軸になった理由

2026年9月19日の早朝、大月駅で貨物列車を見ていて気になった機関車がある。JR貨物のEH200形「ECO-POWER ブルーサンダー」だ。

正面から見れば普通の電気機関車だが、横から見ると妙に長い。しかも車体の真ん中で分かれている。見た目だけなら「機関車を2両くっつけた」のようにも見える。では、なぜ最初から普通の1車体にしなかったのだろう。

調べてみると、EH200の妙な姿を理解する鍵は「2車体」より先に「8軸」にあった。

「EF64を2両まとめた機関車」だけでは説明できない

EH200は2001年に開発された直流電気機関車で、JR貨物による公称出力は4,520kW、最高速度110km/h。中央本線、篠ノ井線、上越線など勾配の厳しい線区で使われてきた。国土交通省も、従来は国鉄型電気機関車が重連で牽引していた列車を、EH200なら1両で牽引できる能力があるとしている。

となると「EF64を2両使うのが面倒だから、2両を合体させたのだろう」と考えたくなる。ところが数字を並べると、それほど単純ではない。

AI生成による構造説明用イメージです。実車写真や厳密な車両図を再現したものではありません。

EF64形は1両96t、1時間定格出力2,550kW、6動軸。重連なら単純計算で192t・5,100kW・12動軸になる。一方、EH200は134.4t・8動軸で、1時間定格出力4,520kW。東芝の技術資料では短時間最大定格5,120kWとして、EF64重連相当の性能を確保したと説明している。

もちろん「EF64の1時間定格5,100kW」と「EH200の短時間最大定格5,120kW」は定格条件が違うため、そのまま馬力比べはできない。しかし重量を見ると面白い。EH200はEF64重連の192tに対して134.4t、ちょうど70％ほどしかない。つまり「古い機関車2台をそのまま一台に押し込んだもの」ではない。

EH200で本当に重要なのは「H」の方だった

国鉄以来の電気機関車の形式で、EFの「F」は6動軸、EHの「H」は8動軸を意味する。EH200の軸配置は(Bo-Bo)-(Bo-Bo)。2車体に4軸ずつ、合計8軸すべてが駆動軸だ。

そして東芝は、EH200を8軸にした理由として「安定した勾配起動性能」と「冗長性の向上」を挙げ、さらに各軸個別ベクトル制御によって粘着性能を高めたとしている。

ここが自動車のスペック表とは少し違うところだ。モーターを強力にすれば、それだけで重い列車を引けるわけではない。最後にその力を受け止めるのは、鉄の車輪と鉄のレールの接触部分である。パワーがあっても空転すれば前には進まない。

AI生成による比較イメージです。EF64形・EH200形の実車写真や軸配置を厳密に再現した車両図ではありません。

134.4tを8で割ると、妙な答えが出る

EH200の運転整備質量134.4tを8軸で割ると、1軸あたり16.8tになる。EF64は96t÷6軸＝16t。EH200は1軸あたりの軸重を極端に増やしているわけではない。

日本機械学会誌に掲載されたJR貨物の技術開発史では、先に登場したEH500について、従来の6軸から8軸にすることで軸重を増やさず牽引力を高められたと説明している。そして2001年のEH200は、そのEH500と同じ「2車体連結・8軸駆動」の構成で開発された。

つまり発想を逆から見ると分かりやすい。「2両みたいな機関車を作りたかったから8軸にした」のではなく、勾配線区で8軸を使いたかった結果、あの2車体構造が現れたと見る方が技術的な流れには合う。

なお「長い機関車だからカーブを曲がるため2車体にした」と説明されることもあるが、今回確認したJR貨物・東芝・日本機械学会の資料では、それだけをEH200の2車体化の主目的と断定できる記述は確認できなかった。鉄道ヲタク界隈では、この手の“もっともらしい説明”ほど注意した方がいい。

8軸にしても、最後の敵は空転だった

そこまでやっても、車輪とレールの勝負は終わらない。鉄道総合技術研究所はEH200を使い、車輪付近へ散水して滑りやすい条件を作った実車試験を行っている。

軸重移動まで考慮した新しい再粘着制御を加えたところ、従来制御と比較して空転回数が平均約20％減り、平均牽引力は約4％向上した。

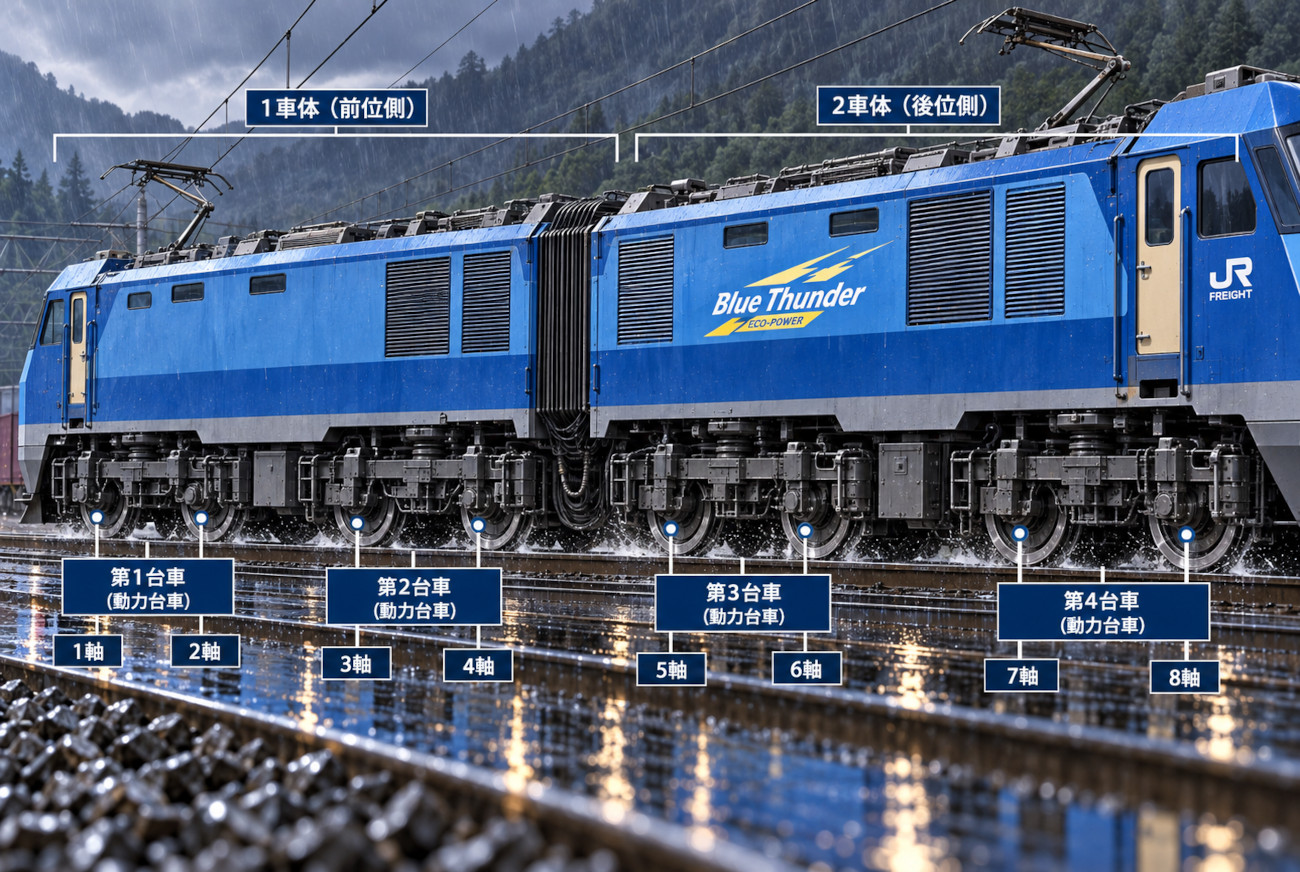

AI生成による構造解説イメージです。EH200の2車体・4台車・8動軸という基本構成を示したもので、台車・床下機器・配管・車体標記など実車の細部を正確に再現した設計図ではありません。

昭和の鉄道雑誌なら「短時間5,120kWの怪力！」で終わりそうな話だが、実際にはその5,000kW級の力をいかに空転させず8軸からレールへ伝えるかの方が難しい。ブルーサンダーという派手な愛称とは裏腹に、最後に戦っている相手は摩擦なのである。

「2両くっついている」のは原因ではなく結果だった

EH200を調べる前は、「EF64を2両使っていたから、最初から2両分を一つにしたのだろう」と思っていた。しかし資料を追うと順番が少し違って見える。

EF64重連相当の仕事を1機でこなしたい。そのため勾配起動性能を確保し、軸重をむやみに増やさず牽引力を得る8動軸構成とし、各軸を細かく制御する。その結果として現れた姿が、あの「2両くっついたようなEH200」だった。

しかも2車体8軸という考え方そのものは突然変異ではない。JR貨物ではEH500が先に採用し、その系譜をさかのぼれば国鉄EH10以来のH級電機にもつながる。EH200の姿は奇抜に見えて、実は日本の重量貨物用電気機関車が積み重ねてきた答えの一つだった。

【編集者が思うこと】

大月で実物を見たときは、正直「なんでわざわざ真ん中で切れているんだ？」という程度だった。昔のEF64重連の方が、機関車が2台並んでいかにも力技という感じで、鉄道好きには分かりやすい。

ところがEH200は、その力技を電子制御まで含めて中へ押し込んでいる。しかも調べて最後に出てくるのが5,120kWではなく「車輪が滑るかどうか」という話なのがいい。どれだけハイテクになっても、鉄の車輪を鉄のレールに押し付けて走る以上、最後はそこなんだよなと思う。
